PM150A-4T-030B-H

Векторный преобразователь частоты ProfiMaster PM150A-4T-030B-H: управление двигателем 30 кВт

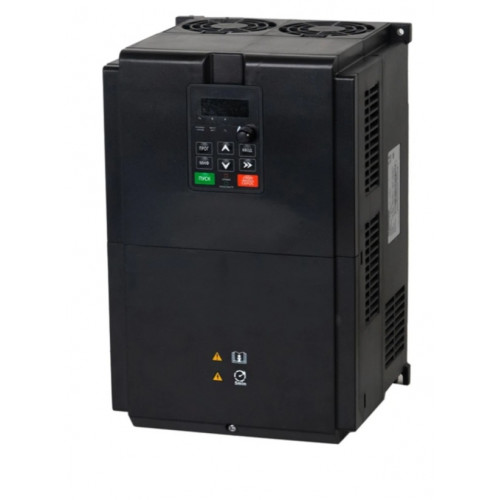

Преобразователь частоты ProfiMaster PM150A-4T-030B-H — компактное высокопроизводительное устройство векторного управления для регулировки скорости и момента трёхфазных асинхронных электродвигателей мощностью до 30 кВт (40 л.с.). При выходном токе 60 А в режиме постоянного момента (G) и 82 А в насосно-вентиляторном режиме (P) прибор обеспечивает плавный пуск, точное регулирование и комплексную защиту подключённого оборудования [input_file_2].

Главные преимущества модели

ProfiMaster PM150A-4T-030B-H выделяется следующими достоинствами:

• три алгоритма управления: V/F, бессенсорное векторное управление 1 и 2;
• расширенный диапазон регулирования частоты вращения до 1:200 (при векторном управлении 2);
• высокая точность поддержания скорости — ±0,2 % (векторный режим);
• пусковой момент 180 % от номинального при частоте 0,25 Гц (векторное управление 2);
• перегрузочная способность (режим G): 150 % в течение 60 с, 180 % — 10 с, 200 % — 1 с;
• выходная частота от 0,00 до 600,00 Гц с шагом 0,01 Гц;
• встроенный ПИД-регулятор для систем автоматического регулирования;
• встроенный простой ПЛК с поддержкой до 16 ступеней скорости;
• автоматическое регулирование выходного напряжения (AVR) при колебаниях сети;
• функция оперативного ограничения тока для защиты от перегрузок;
• автонастройка параметров асинхронного и синхронного электродвигателя;
• несущая частота ШИМ от 0,7 до 16 кГц (настраиваемая);
• встроенный интерфейс RS485 (Modbus RTU) для дистанционного управления и мониторинга;
• съёмная панель управления с 5-значным светодиодным дисплеем, вынос до 50 м;
• компактные габариты при высокой надёжности и эффективности (КПД ≥ 93 %).

Технические характеристики

Основные параметры ProfiMaster PM150A-4T-030B-H:

• Мощность электродвигателя: 30 кВт (40 л.с.);
• Полная мощность ПЧ: 40 кВА;
• Номинальный входной ток: 62 А;
• Номинальный выходной ток (G-режим): 60 А;
• Номинальный выходной ток (P-режим): 82 А;
• Входное напряжение: 3 фазы 380 В (допуск −15 % … +30 %);
• Входная частота: 50/60 Гц (допуск ±5 %);
• Максимальное выходное напряжение: равно входному, погрешность < ±3 %;
• Диапазон выходной частоты: 0,00–600,00 Гц;
• Алгоритм управления: V/F, бессенсорное векторное 1, бессенсорное векторное 2;
• Диапазон регулирования скорости: 1:50 (V/F), 1:100 (вектор 1), 1:200 (вектор 2);
• Точность регулирования скорости: ±0,5 % (V/F), ±0,2 % (вектор);
• Нестабильность скорости: ±0,3 % (векторный режим);
• Отклик крутящего момента: < 10 мс (векторный режим);
• Пусковой момент: 180 % при 0,5 Гц (V/F, вектор 1), ±180 % при 0,25 Гц (вектор 2);
• Перегрузочная способность (G): 150 % / 60 с, 180 % / 10 с, 200 % / 1 с;
• Несущая частота ШИМ: 0,7–16 кГц;
• Время разгона/торможения: 0,0–6000,0 с (четыре набора);
• Кривая V/F: линейная, многоточечная, N-й степени (1,2; 1,4; 1,6; 1,8; 2);
• DC-торможение: частота 0–600 Гц, время 0–10 с, ток 0–150 %;
• Тормозной резистор: ≥ 43 Ом, ≥ 1100 Вт;
• КПД: ≥ 93 %;
• Степень защиты: IP20;
• Способ охлаждения: принудительное (вентилятор);
• Рабочая температура: −10 … +40 °C;
• Влажность: 5–95 % (без конденсации);
• Высота над уровнем моря: до 2000 м (снижение характеристик на 1 % на каждые 100 м свыше 1000 м);
• Вибрация: менее 5,9 м/с² (0,6 g);
• Монтаж: настенный или на DIN-рейку;
• Связь: Modbus RTU, RS485 (4800–115200 бит/с).

Режимы управления

Преобразователь поддерживает несколько алгоритмов и источников управления:

• V/F-управление — скалярный режим для простых задач: насосы, вентиляторы, конвейеры. Кривая V/F настраивается (линейная, квадратичная, многоточечная, пользовательская);
• Бессенсорное векторное управление 1 — разомкнутый контур, стабильная работа на низких скоростях, высокий момент с 0,5 Гц;
• Бессенсорное векторное управление 2 — расширенный контур, максимальный диапазон регулирования 1:200, пусковой момент ±180 % с 0,25 Гц;
• Источник команд: панель управления, клеммы управления или порт RS485;
• Источник задания частоты: цифровая настройка, потенциометр клавиатуры, аналоговые сигналы (0–10 В, 4–20 мА), импульсный вход, RS485, мультискорость, ПЛК, ПИД-регулятор.

Где применяется преобразователь

ProfiMaster PM150A-4T-030B-H подходит для управления:

• насосным оборудованием (водоснабжение, циркуляция, отопление);
• вентиляционными системами и дымоудалением;
• конвейерными и транспортными механизмами;
• деревообрабатывающим оборудованием;
• линиями для упаковки пищевых продуктов;
• экструдерами и смесителями;
• станками с асинхронным приводом;
• системами климат-контроля и кондиционирования;
• промышленными линиями с регулировкой скорости.

Функции защиты и безопасности

В преобразователе реализован комплекс защитных функций [input_file_2]:

• защита от перегрузки по току (150 % / 60 с в G-режиме);
• защита от перенапряжения и пониженного напряжения сети;
• защита от короткого замыкания на выходе;
• тепловая защита — контроль температуры радиатора;
• защита электродвигателя от перегрева (настраиваемая);
• функция ограничения тока и напряжения во время работы;
• автоматический перезапуск после устранения аварии;
• встроенная молниезащита;
• блокировка клавиатуры и защита паролем.

Дополнительные возможности

Помимо базового регулирования скорости, ProfiMaster PM150A-4T-030B-H предлагает:

• функцию плавного пуска с настраиваемой стартовой частотой;
• режим Jog (толчковый режим) для настройки и позиционирования;
• пропуск резонансных частот для защиты механики;
• автоматическое повышение крутящего момента (авто и ручное 0,1–30 %);
• мультискоростной режим — до 16 ступеней с настройкой времени, направления и ускорения;
• встроенный ПЛК для программирования технологических циклов;
• встроенный ПИД-регулятор для контурных систем управления;
• функцию счётчика и таймера для управления циклами;
• мониторинг параметров в реальном времени: выходная частота, ток, напряжение, скорость, температура;
• журнал неисправностей для диагностики;
• поддержка выносной панели управления (стандартный LAN-кабель, до 50 м).

Векторный преобразователь частоты ProfiMaster PM150A-4T-030B-H — универсальное решение для управления асинхронными двигателями мощностью до 30 кВт в промышленных и инженерных системах. Три алгоритма управления, встроенный ПИД-регулятор, простой ПЛК на 16 скоростей, перегрузочная способность 150 % и компактный корпус делают его надёжным выбором для насосных станций, вентиляционных систем, конвейерных линий, деревообрабатывающего и упаковочного оборудования.
