Innovert IMD153U43E

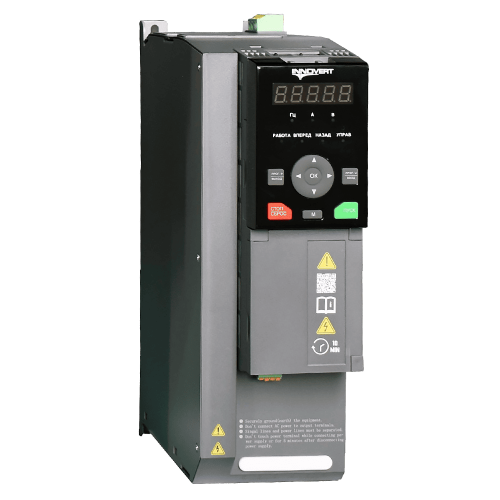

Частотный преобразователь Innovert IMD153U43E

Описание устройства

Частотный преобразователь Innovert IMD153U43E — модульное устройство с векторным управлением для эффективного управления асинхронными электродвигателями мощностью 15 кВт. Модель обеспечивает высокую точность регулирования скорости и момента, подходит для применения в промышленных автоматизированных системах с быстроизменяющейся нагрузкой.

Ключевые преимущества

• Векторное управление — стабильная работа двигателя на низких скоростях (от 0,05 Гц) с постоянным моментом
• Высокая точность управления: погрешность не превышает ±3 %
• Широкий диапазон регулирования частоты: до 1:200 без датчика обратной связи, до 1:1000 с датчиком
• Встроенная защита от перегрузок, коротких замыканий, перенапряжений и перегрева IGBT
• Перегрузочная способность: до 200 % на короткие промежутки времени
• Поддержка функции автоподхвата — восстановление работы после кратковременного отключения питания
• Возможность подключения к ПК через софт INNOCONTROL для удалённой настройки
• Встроенный тормозной модуль (до 30 кВт в базовой комплектации)
• Гибкие настройки под конкретные задачи благодаря 12 каналам задания основной и 9 каналам вспомогательной частоты

Технические характеристики

Основные параметры модели Innovert IMD153U43E:

• Мощность двигателя: 15 кВт
• Входное напряжение: 380 В, 3 фазы
• Выходное напряжение: 380 В, 3 фазы
• Выходной ток: 32 А
• Входной ток: 41,3 А
• Частота сети: 50/60 Гц
• Диапазон выходной частоты: 0,01–300 Гц
• Перегрузочная способность: 150 % — 60 секунд, 180 % — 10 секунд, 200 % — 0,5 секунды
• Несущая частота: 1,0–16,0 кГц (автоматическая регулировка)
• Класс защиты: IP20
• Рабочая температура: –10 … +40 °C
• Габариты: 297 × 95 × 222 мм (В × Ш × Г)
• Вес: 4,41 кг
• Интерфейсы: поддержка EtherCAT, Profinet
• Аналоговые входы: 3 (0–10 В / 0–20 мА)
• Дискретные входы: 7 (PNP/NPN)

Области применения

Преобразователь Innovert IMD153U43E подходит для широкого спектра промышленных задач:

• Управление насосами и вентиляторами
• Привод конвейеров и транспортёров
• Экструдеры и центрифуги
• Оборудование пищевой промышленности
• Деревообрабатывающие станки
• Полиграфическое и упаковочное оборудование
• Производство строительных материалов
• Промышленные стиральные машины
• Текстильное оборудование
• Грузовые лифты

Функциональные особенности

Особенности преобразователя Innovert IMD153U43E, повышающие надёжность и удобство эксплуатации:

• ПИД‑регулирование: автоматическое поддержание заданных параметров (давление, расход, температура)
• Копирование параметров: быстрая загрузка и выгрузка настроек для дублирования на других устройствах
• Аварийный останов: возможность экстренного отключения с панели управления независимо от режима работы
• Защита двигателя: мониторинг температуры через внешние датчики
• Обнаружение КЗ: автоматическая проверка на короткое замыкание при включении питания
• Таймер работы: программирование циклов включения/выключения по времени
• Блокировка кнопок: предотвращение случайных изменений настроек
